2023/09/14
SWR of Homebrew 430MHz Loop Antenna
自作430MHzループアンテナのSWR

もう試作して9年になる 430MHzループアンテナ のSWRをNanoVNAを使って 再調整してみた。当然ではあるがアンテナ周囲の状況で微妙に変化する。

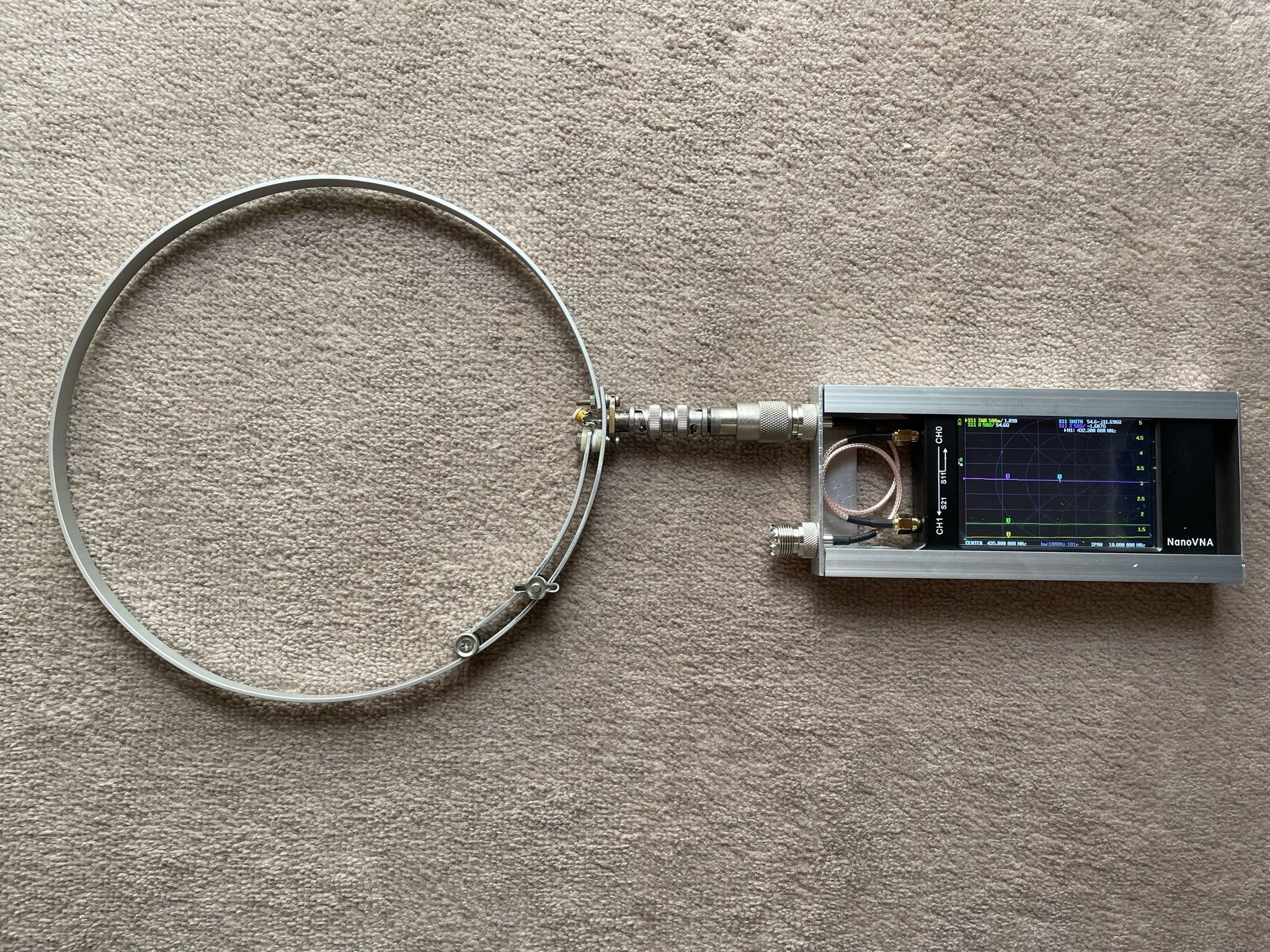

 左の写真は一番良好な状態だった時であるが NanoVNAの画面を拡大してみると分かるが430～440MHzのバンド内全域に渡って SWRが1.2以内になっている。

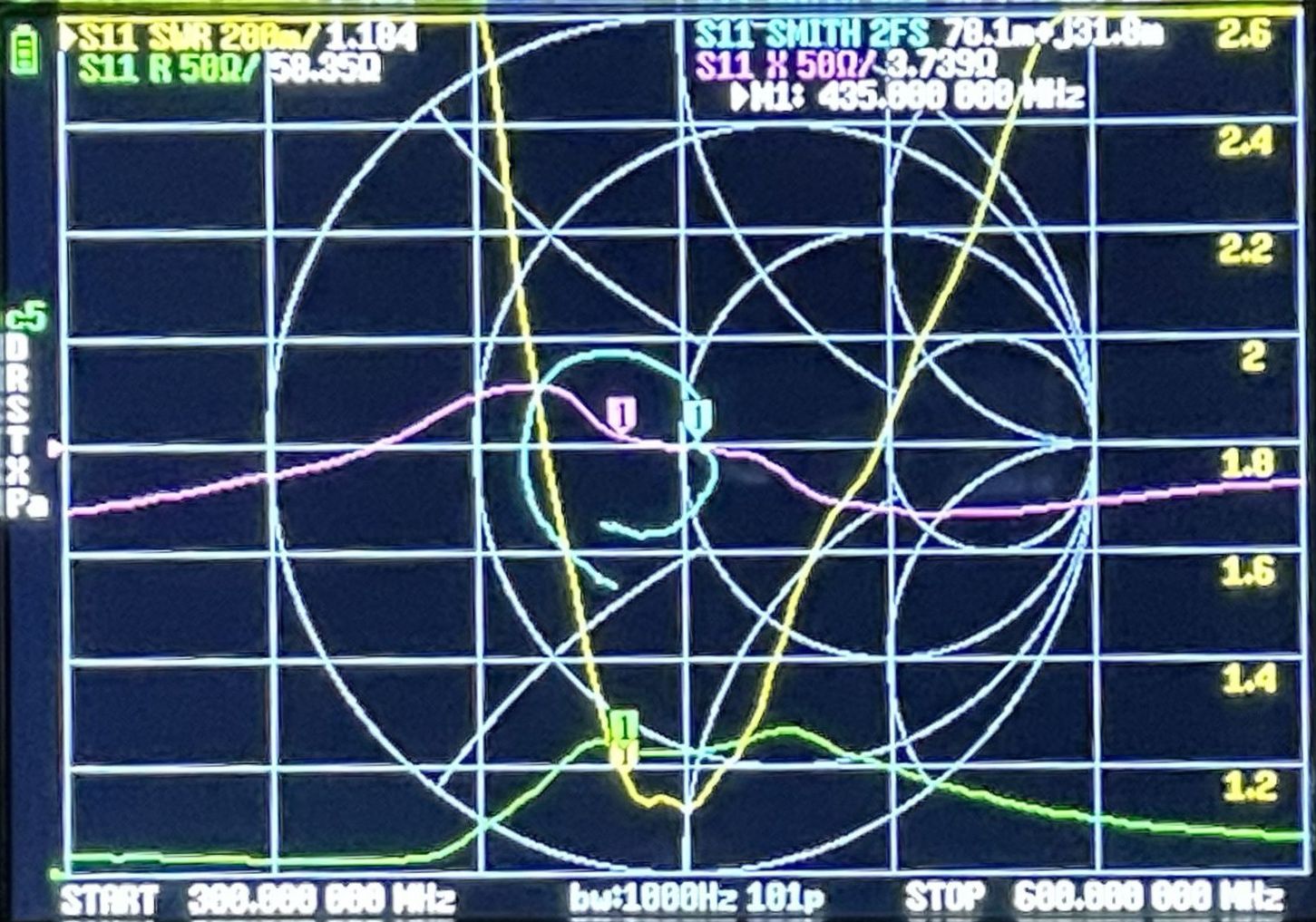

下の写真は後日測定範囲を広げて測定したグラフである。 横軸は300MHz～600MHz、1目盛り50MHzである。 SWRは黄色で右側に縦軸のスケールが表示されている。 緑色は抵抗値、ピンクはリアクタンス値でそれぞれ50Ω、j0Ωの縦軸位置を記入した。
