2022/12/31
Simple Data Communication Interface for FT8
FT8用の簡単なデータ通信インタフェース
以前JT65を始めた際に
JT65用の簡単なデータ通信インタフェース
を作成した。
その時と本質的には何も変わっていないが、IC-7400を入手したので、インタフェースを作り直した。(それまで使用していたTS-50も接続できるようにしているが、動作確認はしていない)
IC-7400には外部制御用の2つのアクセサリーソケットACC(1)およびACC(2)が用意されているので、ACC(1)を使ってパソコンと接続するようにした。
アクセサリーソケットからオーディオ信号を入力した際に VOX機能が使えることを期待したのだが、やってみると動作せず、やむを得ず送信制御回路を残してある。

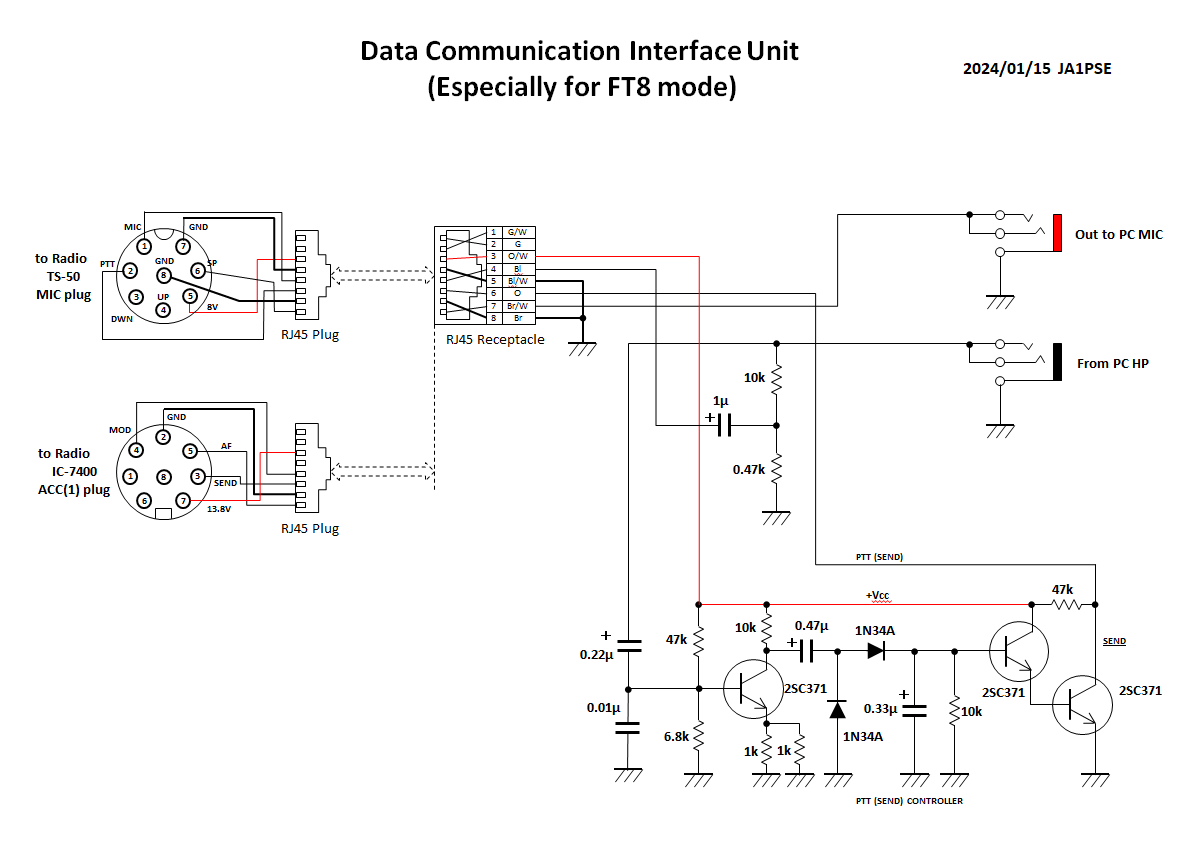

【注】その後図面を更新しました。(結合コンデンサの追加と図上のコネクタ配線ミスの訂正)
|
