2022/11/19
7MHz Pseudo-Square Dipole Antenna
7MHz疑似方形ダイポールアンテナ
一昨日夕刻7MHzの変形ダイポールアンテナがベランダに完成した。形状から疑似方形ダイポールと命名。
ベランダの長さは東西に10m弱なので、フルサイズのダイポールは無理。

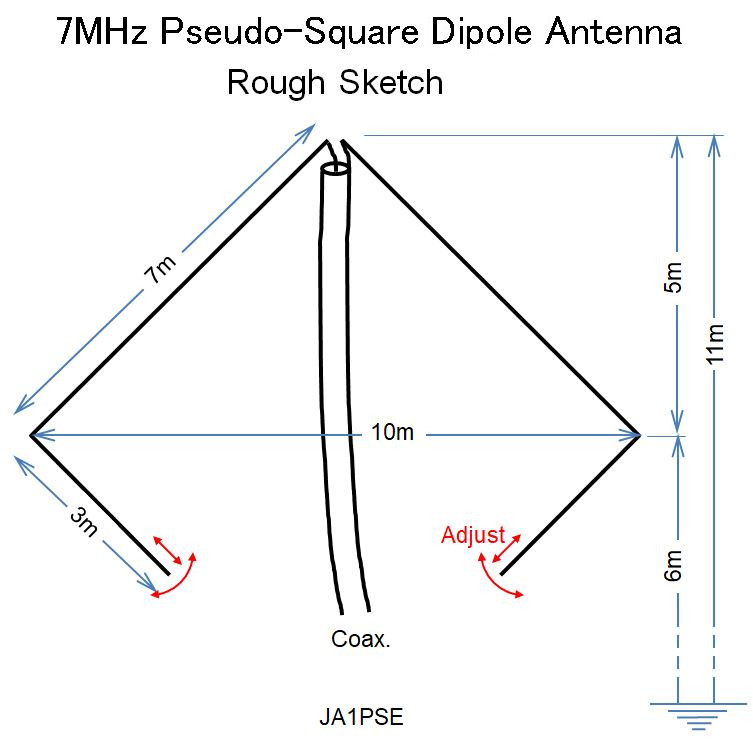

ベランダ中央に給電部を支えるマストを高さ約11mとし、東西それぞれ約5m離れたマストの地上高約6mの位置まで逆Vにワイヤエレメントを引いてセンター方向に斜め下に折り返した。バランやローディングコイル等は使用せず、純粋なワイヤアンテナである。
給電部は2018/08/14の記事に書いた試作品を使用した。ただしモービルホイップの取付は後日に譲った。
エレメントの長さと折り返した先の角度をアンテナアナライザCAA-500で測りながら調整した。SWR最良点7.1MHzでSWR約1.1、バンドエッジでSWR1.5~1.6となった。

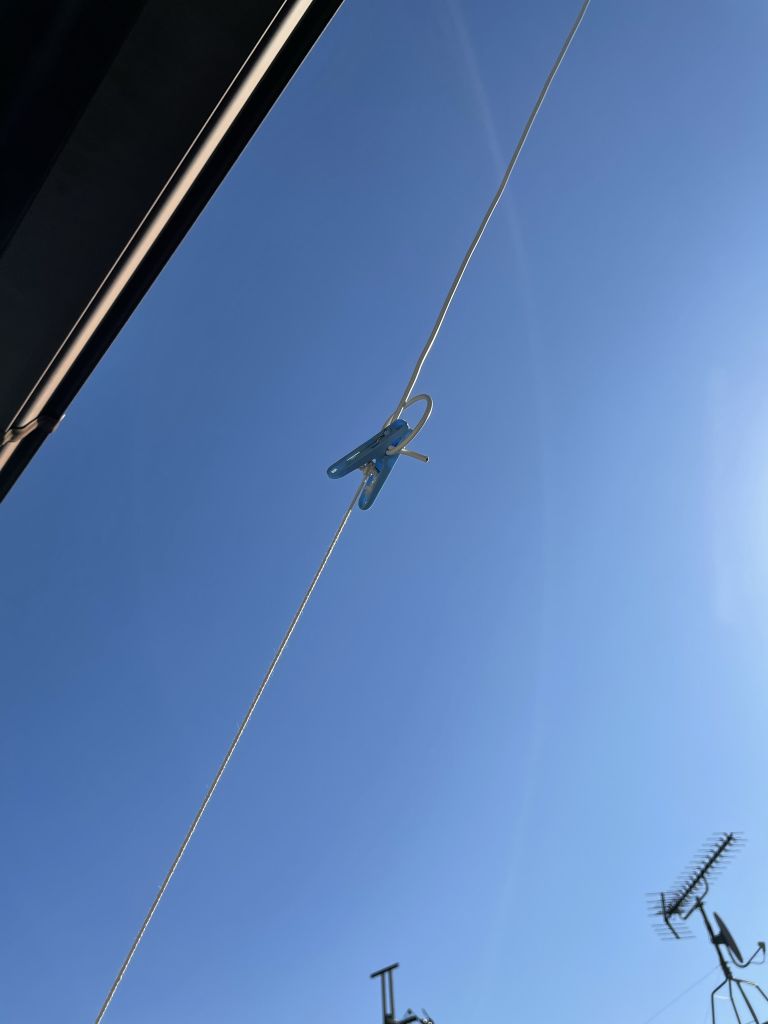

下の写真は給電部と端部(仮)を示す。
西端のアンテナはモービルホイップSB15を用いた50/144/430MH用のアンテナ。東端のアンテナは3.5/7MHzのCP8040であるが、修理を試みているものの、今のところアンテナと言える状態にない。仕方なしに今回7MHzの疑似方形ダイポールアンテナをあげた次第。
|
