2023/11/22

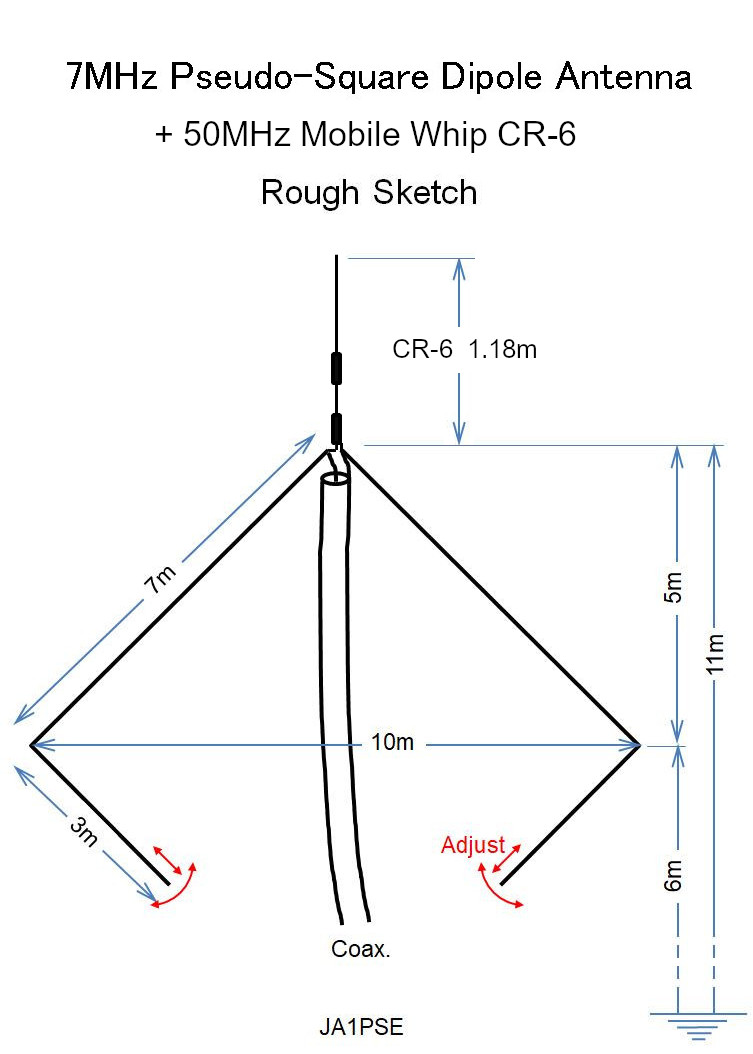

6m Mobile Whip Antenna over Pseudo-Square Dipole Antenna
7MHz疑似方形ダイポールに50MHzモービルホイップを追加
HFトランシーバのアンテナ端子はHF帯に加えて50MHz帯を一緒にしたものが多い。したがってHFと50MHzは同一ケーブルに重畳してマルチバンドアンテナ化すると便利である。
7MHzダイポールアンテナに50MHzモービルホイップを取り付けられる給電部を試作してからもうかれこれ5年にもなるのに実験を実行していなかった。部屋を片付けていたら50MHzのモービルホイップ Diamond CR-6 が出てきたので7MHz疑似方形ダイポールの頂部に取り付けてみたところうまく動作した。
HF給電部に50MHzモービルホイップが付加されることによる影響はほとんど見られなかった。追加された50MHz帯でのSWRも良好で、各バンドでの運用も問題なく行えた。
|
|

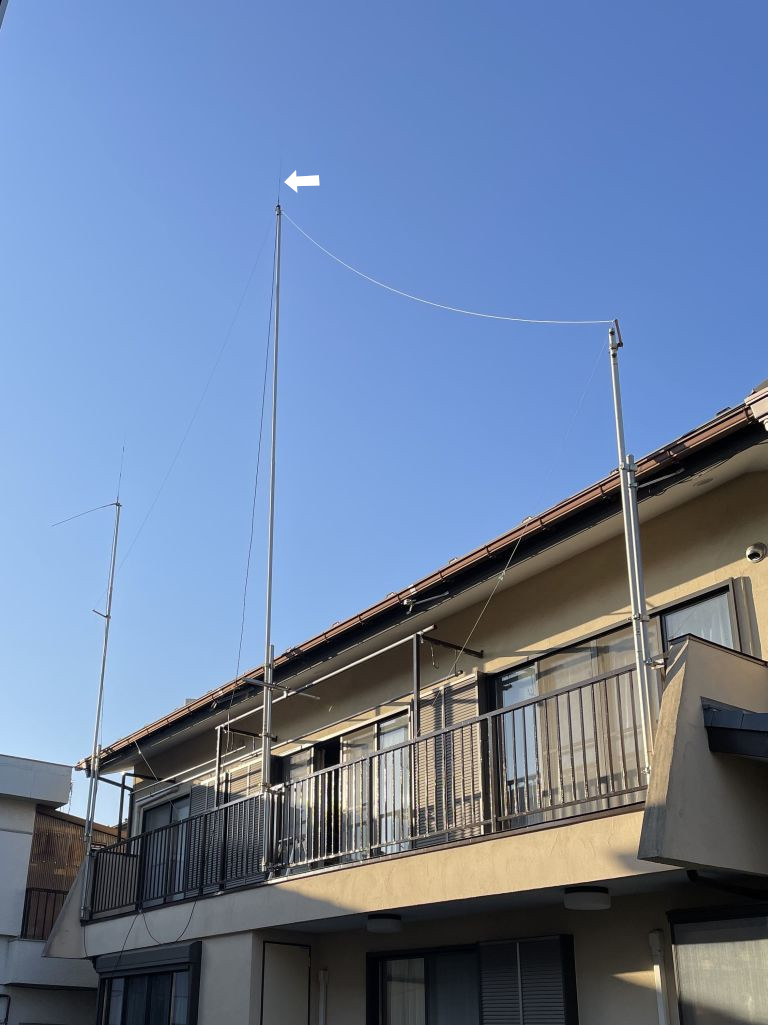

50MHzモービルホイップをHF給電部に取り付け
|
|
|

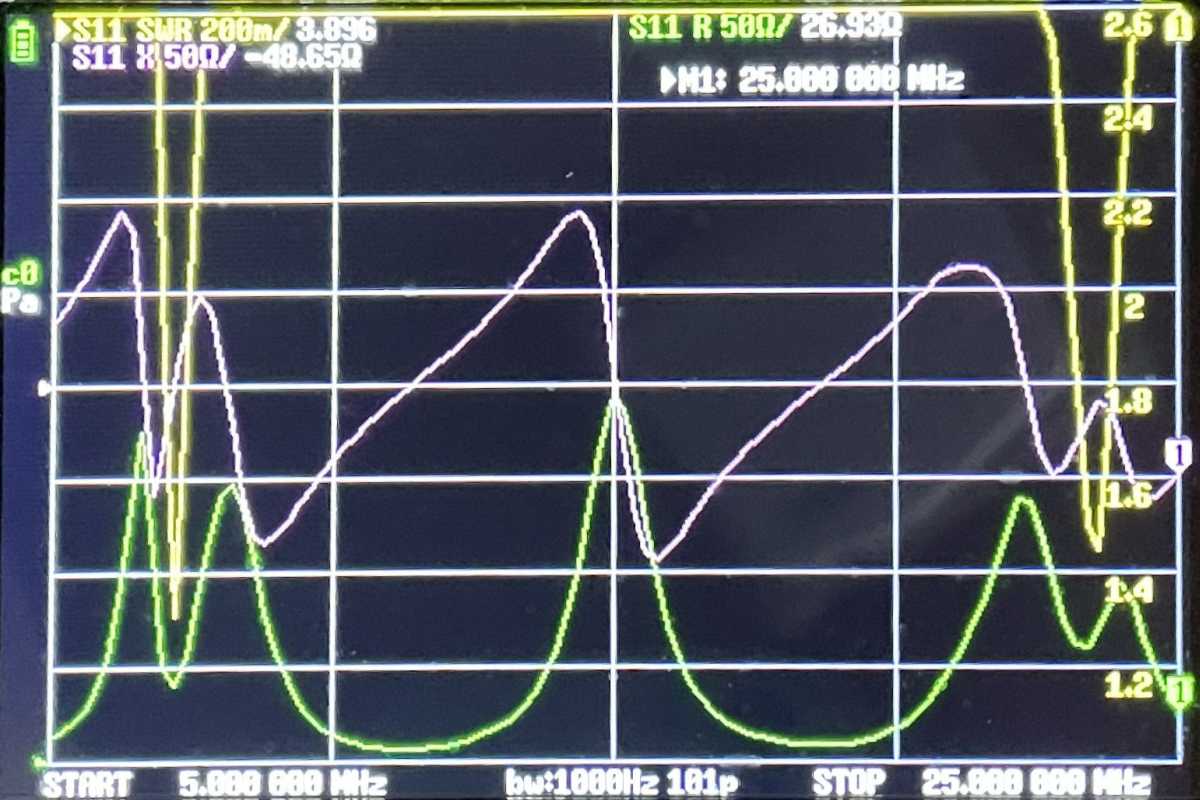

HF帯(5~25MHz)におけるSWR(黄トレース)
|
|
|

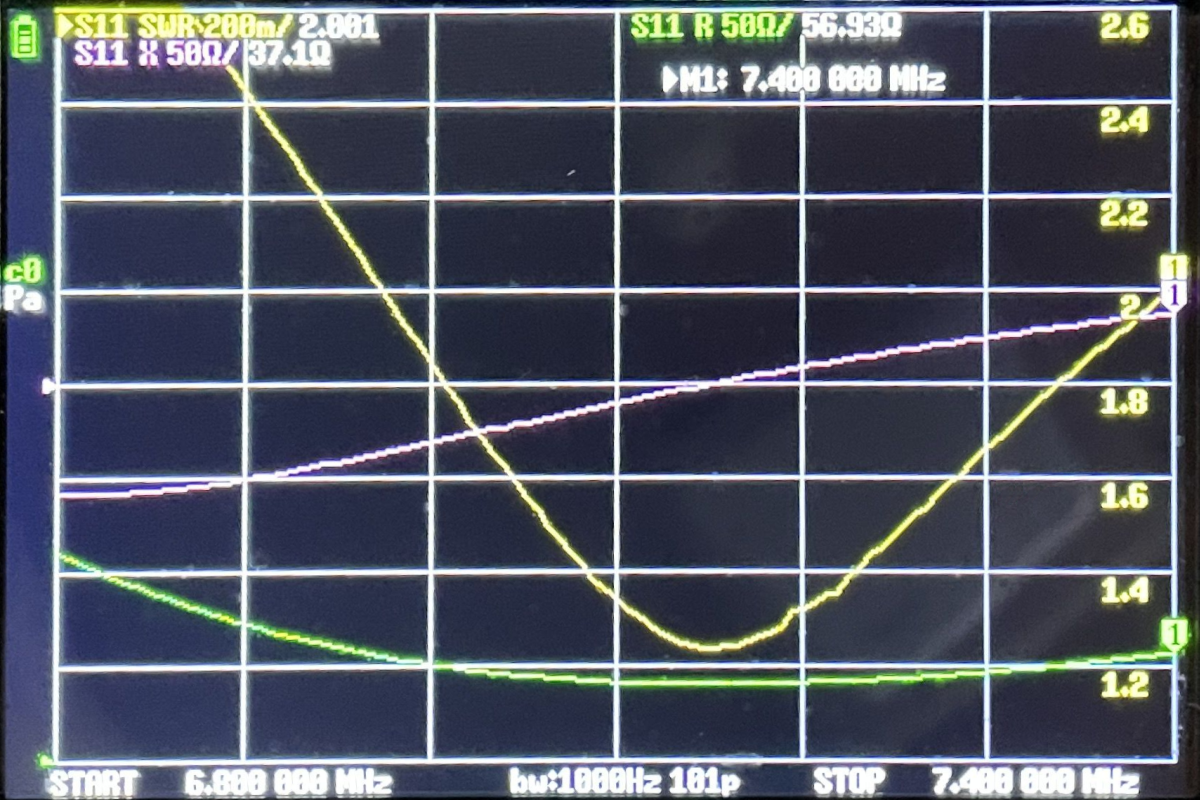

7MHz帯(6.8~7.4MHz)におけるSWR(黄トレース)
|
|
|

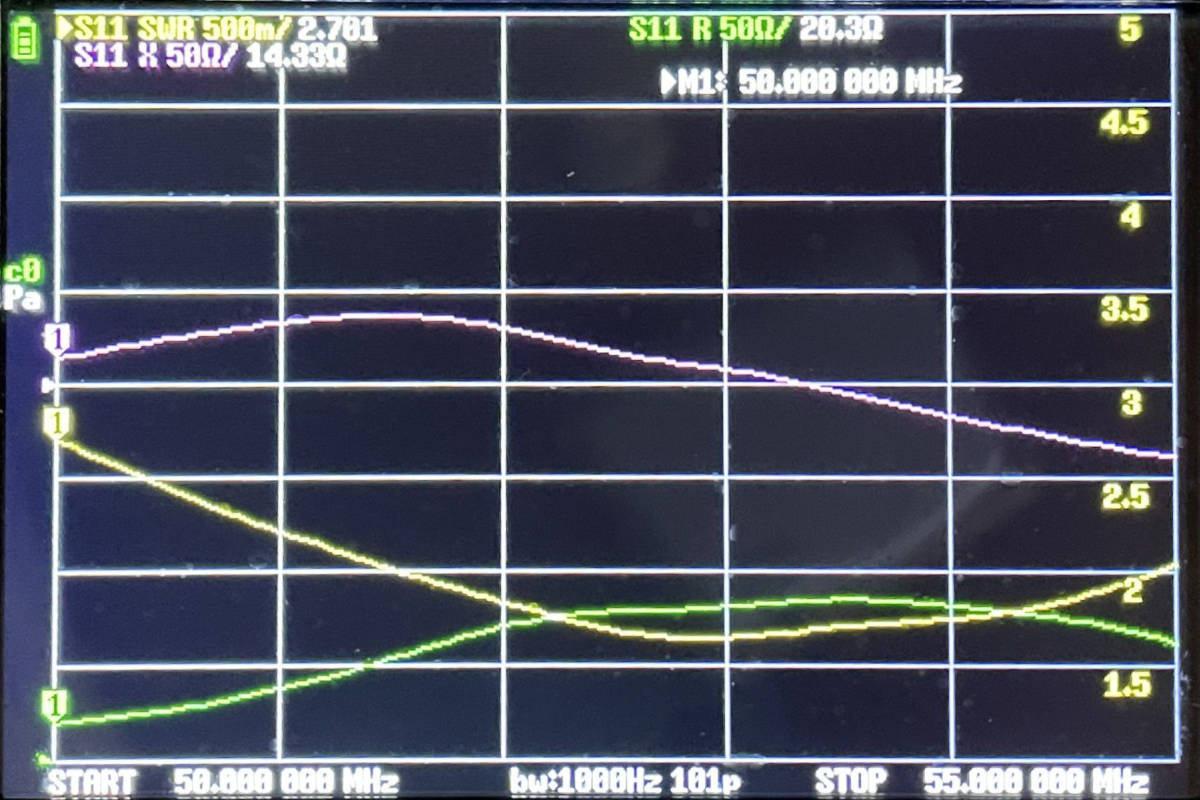

50MHz帯(50~55MHz)におけるSWR(黄トレース)
|
|
