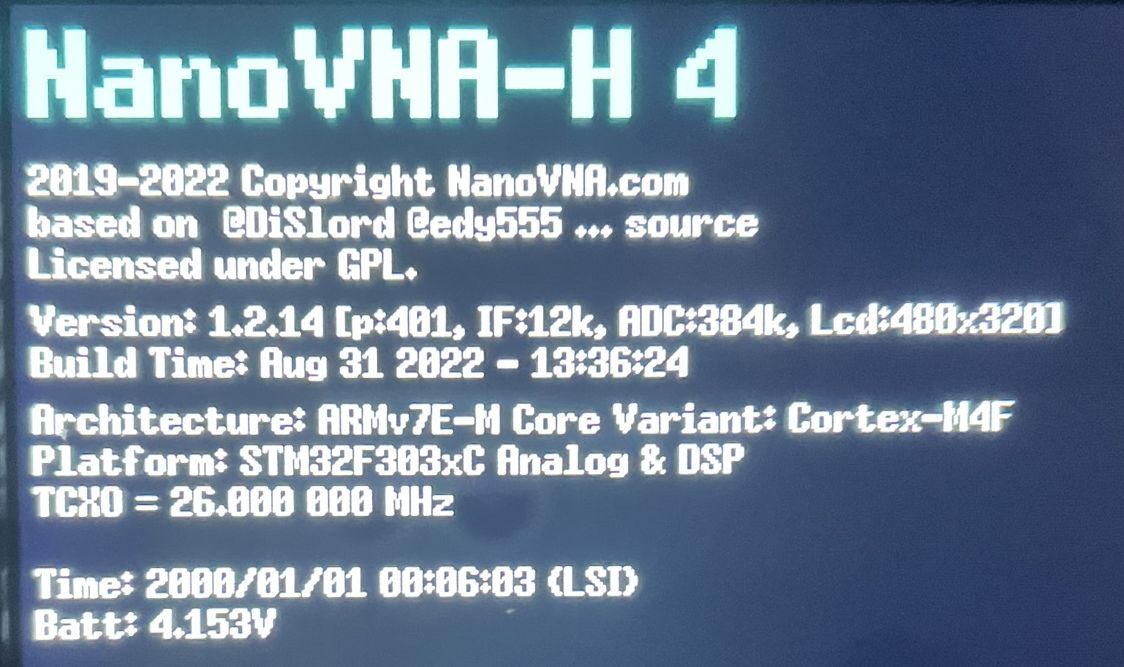

購入時のバージョン 1.0.45　　　　　　　　バージョンアップ後 1.2.14

 2023/09/11

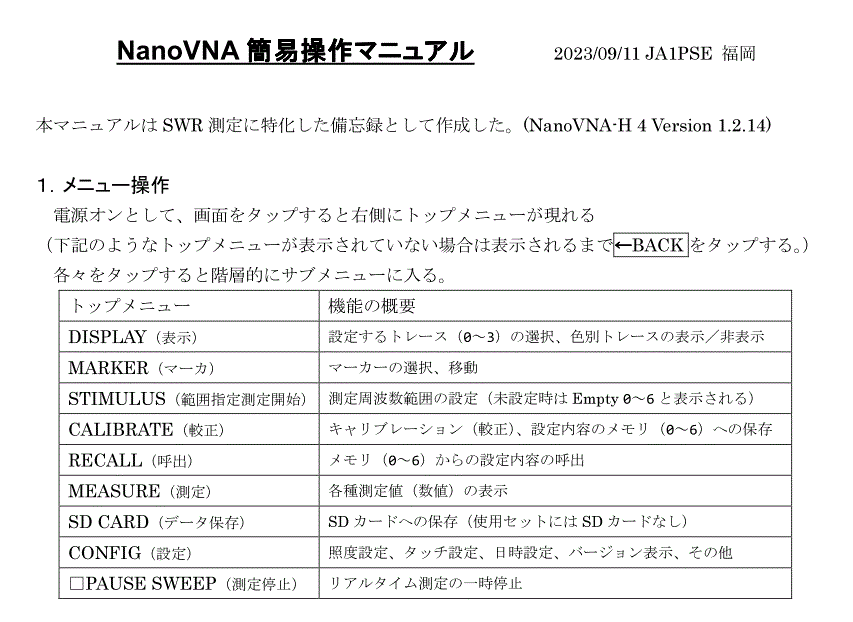

NanoVNA Simple Operation Manual
NanoVNA簡易操作マニュアル

NanoVNAの操作方法を SWR 測定に特化した備忘録として簡易な マニュアル を作成した。
 ハード本体は NanoVNA-H 4 である。モデルによって本体表面の表示が異なる場合があるようだ。
 ファームウェアを最新バージョン(1.2.14)に アップデート したところ、測定可能周波数範囲が拡大された。またメモリも５から７に増えて、メニューの体系も若干変わったようである。

目　次
１．メニュー操作
２．基本的な事項
３．設定の保存
４．周波数範囲の設定
５．較正の実施
６．トレースの設定
７．トレースへの測定項目の設定
８．測定値スケールの設定
９．測定の実際
１０．NanoVNA を利用して調整を追い込んだ結果の例
