Improvement of 3.5/7MHz Antenna CP8040
3.5/7MHzアンテナCP8040のデータ測定

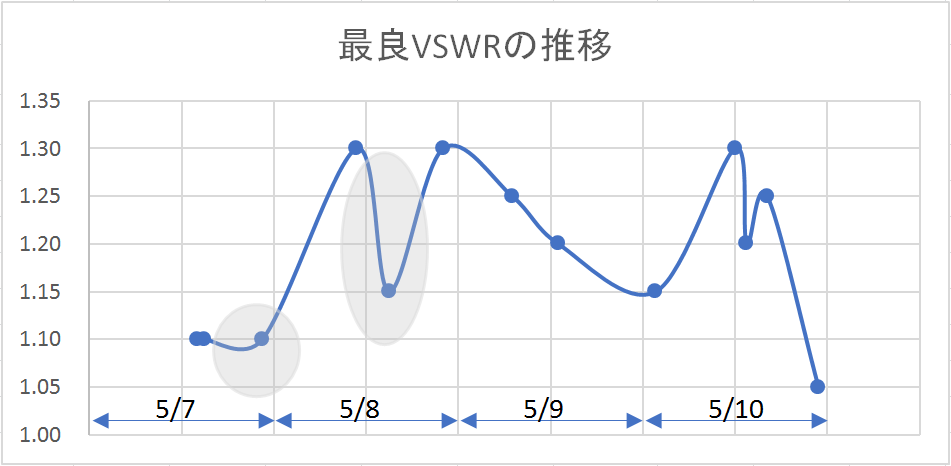

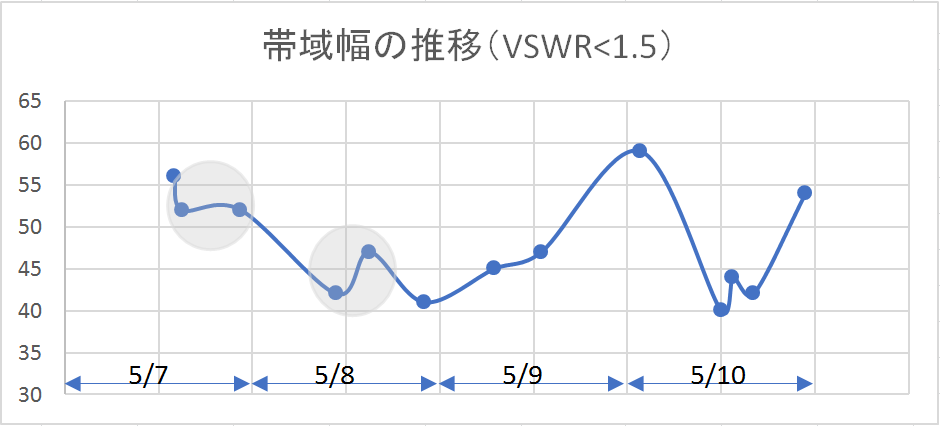

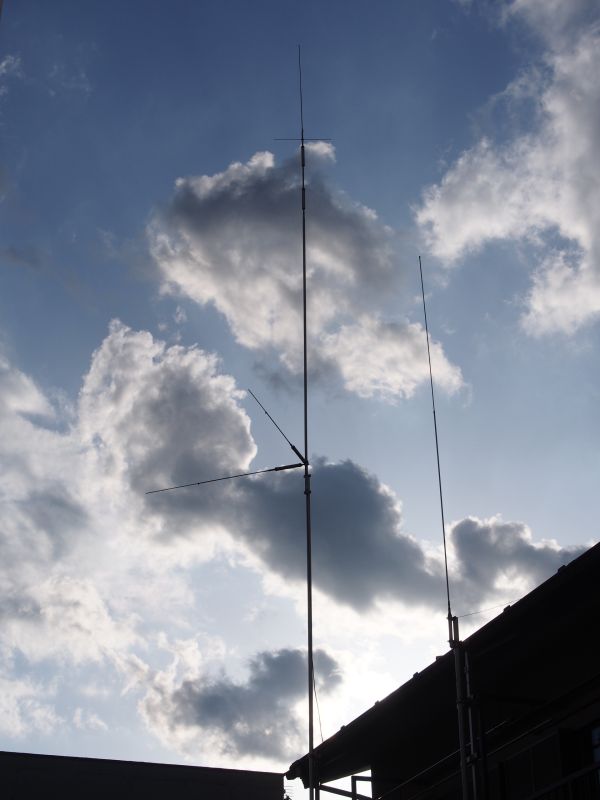

Diamond の 3.5,7MHz帯2バンドグランドプレーンアンテナ CP8040 の調整後 5月7日~10日に測定したデータをグラフ化してみた。
縦軸(周波数)の単位は kHz である。
小雨の時間帯をグレーの楕円で表してみた。
5月10日早朝深夜、共振周波数が一番高くなっているデータは、正体不明電波が多く受信されており測定が安定していなかったのでかなり怪しく、除外すべきかもしれない。
グラフを見ると、雨と測定データの関係はどう読めるのか中々に難しい。
|
