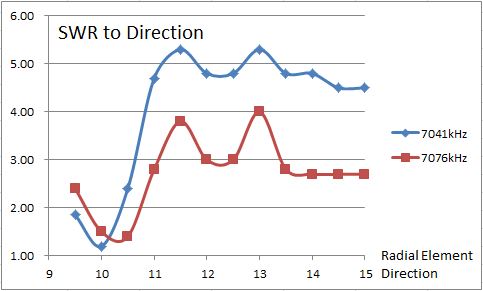

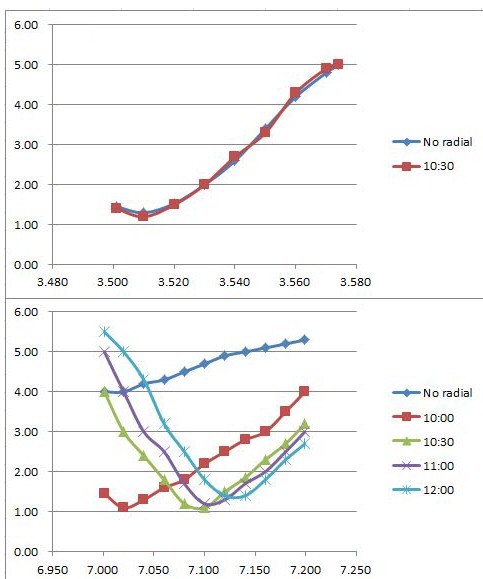

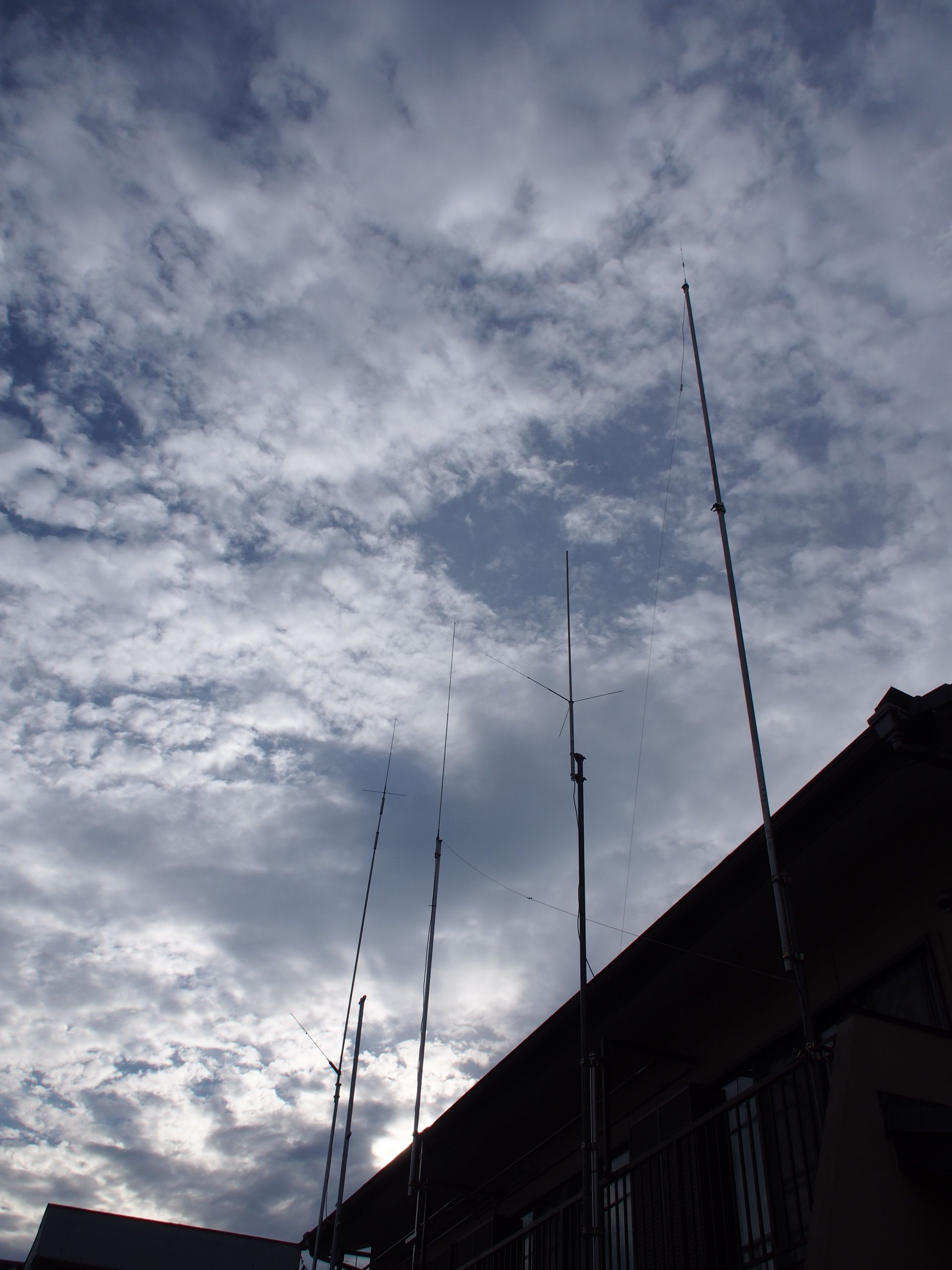

2017/08/08 VSWR of 3.5/7MHz Antenna CP8040 3.5/7MHzアンテナCP8040のVSWR測定 左端の3.5/7MHzアンテナCP8040をVSWRを測定しながら調整した。ラジアルの向きを最終調整後の状態である。 今回は3.5MHzのラジアルは省略。 7MHzのラジアル長は取扱説明書に記載の57cmで行った。このラジアルをつけるつけないはグラフから分かるように3.5MHzへの影響はほとんどない。 7MHzのラジアル取付角度（真南を12:00）を変えるとVSWRのカーブが変化することがわかったので、今回は南東方向（10:30方向）に決めた。 7MHzのラジアルの方向でSWRが変わることが分かったので、JT65向けに最適方向を見つけることにした。 角度を東ー南ー西方向に変えてSWRを測定したところ、自宅および隣家の建物の影響が出て、東南ー南ー西方向は具合が悪い。 グラフの赤青線の交点付近に向けるのが一番よいことになった。
